手动大行程二次元影像仪

日期：2017/8/4 11:27:07　人气：2280

手动大行程二次元影像测量仪

[产品介绍]
◆手动大行程二次元影像测量仪，是我公司推出的一款针对特大尺寸（丝印网板等）测量的2D影像测量仪；

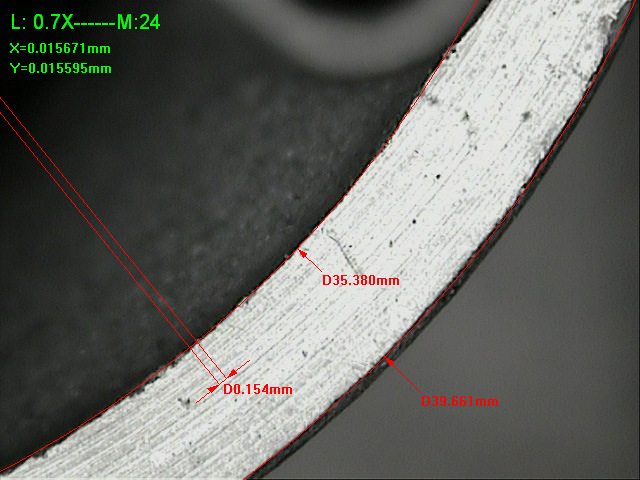

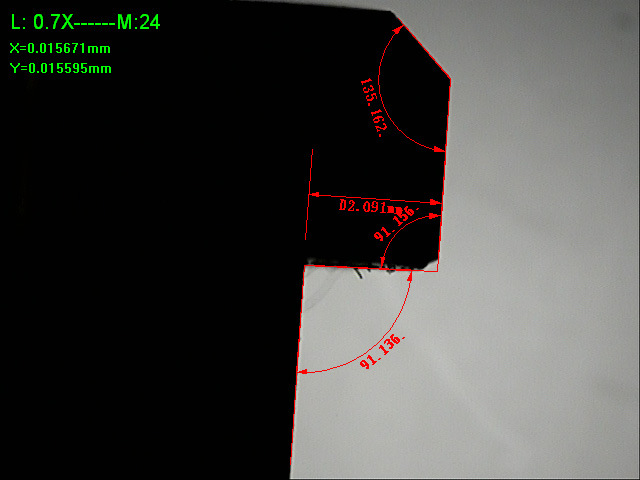

◆此款机型采用高清晰彩色CCD摄像机和多倍变焦物镜以及2D专业影像测量软件，可测点、线、圆、距离、角度等基本测量功能及多坐标功能，能满足基本的二次元测量需求；
◆测量数据可输入EXCEL、WOR或者将测量图形输出至CAD中进行对比和设计。

[产品特点]
◆ 高精度大理石工作台及高钢性框架
◆X、Y装有光栅尺，定位精确
◆仪器采用COMST高清晰彩色CCD摄像机及连续变焦物镜作为测量瞄准系统；
◆变焦物镜倍率：0.7~4.5X
◆LED冷光源（表面光和轮廓光）避免工件受热变形
◆2D专业测量版软件
◆由二坐标工作台、光栅尺与数据处理器组成数字元测量及数据处理系统
◆仪器具有多种数据处理、显示、输入、输出功能,特别是工件无需摆正功能非常实用
◆仪器配合电脑使用,与计算机连接后,采用DTV影像测量仪专用软件测绘图形进行处理及输出

[技术参数]

产品型号	VMS640Q	VMS650Q	VMS670Q	VMS680Q
X/Y/Z轴行程(mm)	400×600×200	500×600×200	600×700×200	700×800×200
工作平台尺寸(mm)	706×906	806×906	9000×1000	1000×1100
玻璃台尺寸(mm)	660×460	660×560	760×660	860×760
外形尺寸(W×L×Hmm)	1300×1000×1200	1400×1000×1200	1500×1100×1200	1600×1200×1200
产品结构材料	高精度大理石工作台及高钢性框架
照明系统	表面光源与透射光源采用LED冷光源
CCD摄像机	德国COMST高清晰彩色CCD
选配接触式测量	英国雷尼绍MCP精密测头（选配件，选配此功能时有）
控制方式	手动(z轴可选配自动)
放大倍率	Step Zoom光学放大率：0.7--4.5X，影像放大率：15X-100X或30--200X
X,Y轴测量精度	（3+L/150）um
光学尺解析度	0.001mm
重复性	0.002mm
测量方式	选2D/2.5D/3D进行测量
电源	220V(AC) / 50HZ
推荐环境温湿度	温度：19°--24°，湿度：45%--75%
保修期	一年
