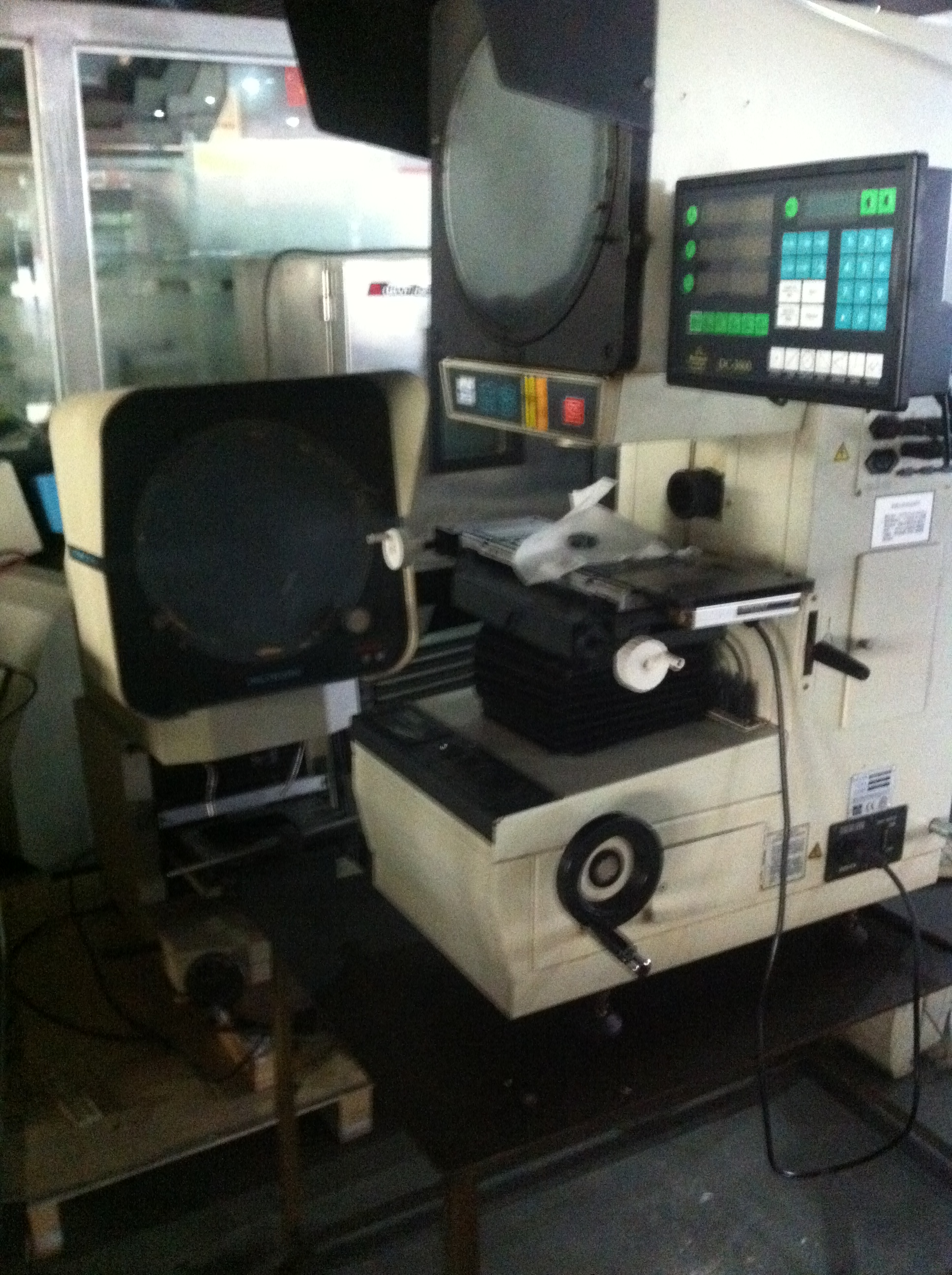

测量投影仪功能介绍

数字式测量投影仪是现代光学与精密机械相结合的一种高新精密测量仪器。它广泛用于精密机械加工，精密电子等需要精密测量的一切行业。本仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。精度可达到微米级。

测量投影仪仪器光学系统品质优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%；坐标测量示值误差可达(3+L/200)μm，L为被测长度(单位：mm)；仪器配有专用脚踏开关，数据输出和采样十分方便。工件影像可以是全正像也可为倒像。测量投影仪调焦由投影仪筒升降实现,行程大、稳定性好；工作台不升降，稳定性好，测量范围大，精度高是此仪器的特点。

此投影仪Z轴升降采用导轨的传送方法，提高了其机身的稳定性及耐久性，投影仪成像清晰、放大倍率准确。

此测量投影仪能实现如下功能：绝对坐标与相对坐标与工作坐标的转换；公英制转换；百分度与度分秒的转换；测量两线的夹角及交点；测量圆与圆之间的距离（包括圆心距，最远距离，最近距离）；测量圆与线的距离；单点测点，两点测线，三点测圆及圆弧；测量线与圆的距离，点与线的距离，两点间的距离，两线间的1/2距离

测量投影仪技术规格：产品名称：测量投影仪；规格型号：JT-3015；金属台尺寸：450*280；玻璃台尺寸：306*196；运动行程：250*150或200*100或150*50或150*100；仪器重量：约160KG；Z轴升降行程：100(调焦)；x.y.z数显解析度：1微米     X.Y坐标示值误差：3+L/200微米；投影屏尺寸：直径312；旋转角度数显解析度：1'或0.01º；数据处理系统为JT100系统，全中文显示，可经行点线圆角度的测量；仪器光源为24V150W卤素灯；冷却方式为强制风冷（3轴流风扇）；物镜配置为10倍20倍50倍100倍任选一个作为标配。

测量投影仪，万濠投影仪CPJ-3015,  CPJ-3015Z投影仪用途:CPJ-3000Z系列全正像数字式测量投影仪是光、机、电一体化的精密高效测量仪器。影像与工件完全同向，正立直观。它广泛用于机械、仪表、电子、轻工等行业；院校、研究所以及计量检定部门。本仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。CPJ-3015Z投影仪特点：    仪器光学系统品质优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%；坐标测量示值误差可达3+L/50μm，L为被测长度单位：mm；仪器配有专用微型打印机和脚踏开关，数据输出和采样十分方便。工件影像可以是全正像也可为倒像。  CPJ-3015Z投影仪规格参数:仪器型号 CPJ-3007Z CPJ-3010Z CPJ-3015Z 工作台 金属台面尺寸mm  260×152 306×152 340×152 玻璃台面尺寸mm  125×100 175×100 196×96  X座标行程mm  75 100 150  Y座标行程mm  50 50 50  Z座标行程调焦用mm  90调焦 90调焦 90调焦 仪器测量精度 3+L/75 3+L/75 4+L/25  X，Y座标数显解析度：0.001投影屏 投影屏尺寸mm：Ø312，使用范围 > Ø300  （刻有米字线）。投影旋转范围：0~360º旋转角度数显解析度：1’或0.01º物镜 放大倍数：             10X可选             20X选             50X选           100X选物方线视场mm           Ø30                  Ø15                Ø6                Ø3物方工作距mm           77.7                 44.3               38.4               25.3       数据处理系统 Dc-3000 多功能数据处理系统，全中文显示可做多点采样，座标旋转，点、线、距离，角度检测仪器照明 透射与反射照明光源均为24V，150W卤素灯仪器电源 110V/220VAC，50/60Hz，总功率400W冷却方式 强制风冷3轴流风扇外形尺寸  770×550×1100 770×550×1100 770×550×1100 仪器重量 单位：kg  120 125 130

  精密测量投影仪已成为精密制造的保驾护航的使者，随着现代加工业的发展，测量投影仪已成为精密制造企业的首选
